Системы шариковой очистки трубчатых теплообменников металлургических предприятий
Назначение и область применения
Система шариковой очистки (СШО) предназначена для предотвращения отложений органических и минеральных веществ и образования накипи на внутренних поверхностях охлаждающих трубок конденсаторов (теплообменников) путем пропускания через них в процессе работы конденсаторного устройства шариков из губчатой резины.
Состав СШО
В зависимости от количества блоков в составе теплообменника, СШО состоит из одного, двух или более одинаковых комплексов оборудования. Каждый комплекс, как правило, включает фильтр предочистки, устанавливаемый в напорный водовод, и контур циркуляции шариков, в который входят: насос перекачки шариков, устройство загрузки шариков, устройство ввода шариков в напорный водовод и шарикоулавливающее устройство, устанавливаемое на сливном водоводе.
Вместе с тем в СШО металлургических предприятий в технически обоснованных случаях один фильтр предочистки и один насос перекачки шариков могут применятся для двух или нескольких комплексов оборудования, входящих в состав СШО. В таких случаях в систему вводятся дополнительные элементы - сумматоры потока, разветвители, распределители.
Описание работы
Принцип действия СШО заключается в обеспечении циркуляции через трубки конденсатора пористых резиновых шариков, диаметр которых на 1-2 мм больше внутреннего диаметра трубок. При движении по трубкам шарики удаляют с их внутренних поверхностей любые осаждения в их начальной стадии, предотвращая их дальнейший рост. Принципиальная схема СШО и общий принцип работы аналогичен СШО для ТЭС.
СШО для конденсатора 25-КСЦ-1 турбогенератора металлургического завода.
В СШО применен один насос перекачки шариков для двух комплексов оборудования СШО, в схему включены сумматор потока и разветвитель. В СШО используются фильтры типа ФСЦ, остальные элементы аналогичны элементам СШО для ТЭС.
В загрузочное устройство 7 загружается порция пористых резиновых шариков, включается насос перекачки шариков 3 и создается циркуляция пористых резиновых шариков по контуру: загрузочное устройство 7-разветвитель 5-устройства ввода шариков 6-пучки трубок конденсатора-шарикоулавливающие устройства 2-сумматор потоков 4-насос перекачки шариков 3 и снова по контуру. Шарики, проходя через трубки конденсатора, удаляют любые осаждения в начале их образования, поддерживая, таким образом, трубки конденсатора по чистоте в первоначальном состоянии.
Через установленное время шарики вылавливаются в загрузочное устройство 7 и удерживаются в нем до следующего запуска в систему. При необходимости задается постоянная циркуляция шариков.
Для СШО могут быть использованы шарики отечественного производителя, изготовителей Германии или России. При эксплуатации СШО никакой дополнительной очистки трубок не требуется.

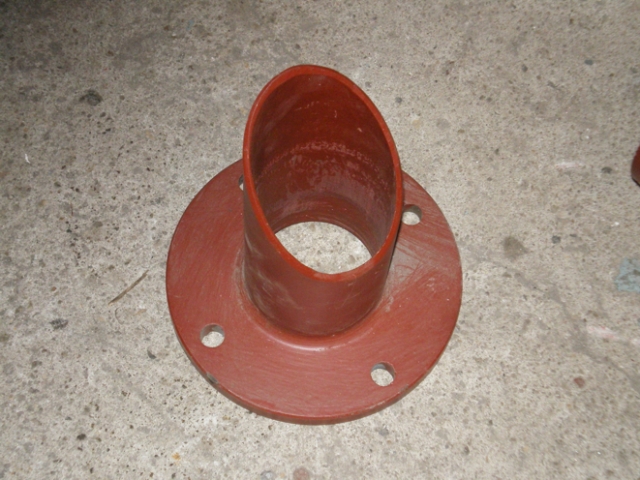

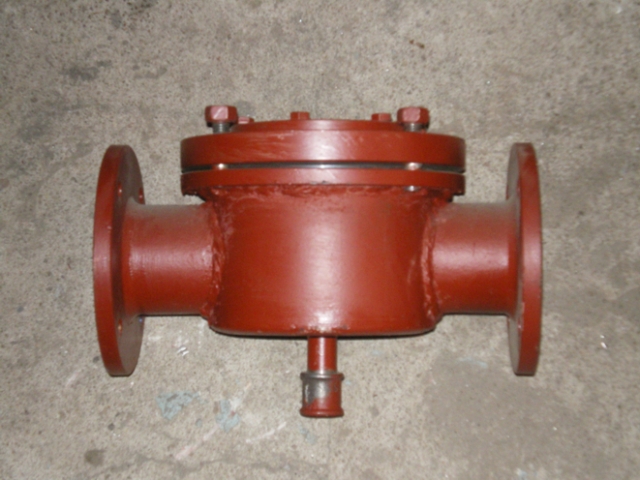

Фотографии элементов СШО
Комплект оборудования опытно-промышленного образца СШО для концевого охладителя ВОТ-380 турбокомпрессора ТК-1500(1700)
|
