    Фильтр ручной серии ФДР

    Двухкамерные ручные фильтры работают на принципе улавливания сетчатыми фильтроэлементами каждой из камер загрязнений и накопления их в полостях камер с последующей ручной очисткой.

    Технические особенности

    • прямоточный фильтр вписывается по корпусу в напорный водовод;
    • имеет 2 независимые камеры для сбора твёрдых включений;
    • продолжение фильтрации воды при очистке одной из камер;
    • низкий перепад давления на фильтре;
    • надёжно работает при любых давлениях в системе (до 1,6 МПа);
    • безотказная работа при наличии в воде крупных включений;
    • полное отсутствие потерь воды на промывку фильтроэлементов;

    Технические характеристики

    Обозначение фильтра

    Площадь сетки, м2

    Параметры базовых фильтров с  сеткой 3 мм

    Масса, кг

    Ду, мм

    Расход, м3

    ФДР-150

    0,55

    150

    100

    230

    ФДР-200

    0,6

    200

    200

    360

    ФДР-250

    0,73

    250

    300

    420

    ФДР-400

    1,5

    400

    680

    650

    По желанию Заказчика может быть поставлено оборудование с отличными от приведенных в настоящем описании параметрами.
    Габаритные размеры

    Обозначение фильтра

    Ду, мм

    D, мм

    B, мм

    H, мм

    H1, мм

    H2, мм

    H3, мм

    L, мм

    L1, мм

    ФДР-150

    150

    273

    1000

    1100

    1320

    580

    600

    530

    230

    ФДР-200

    200

    273

    1250

    1300

    1550

    600

    725

    700

    300

    ФДР-250

    250

    273

    1250

    1260

    1490

    765

    700

    640

    300

    ФДР-400

    400

    273

    1560

    1700

    1930

    1000

    900

    715

    315

    Описание конструкции

    Фильтр ФДР состоит из цилиндрического корпуса и двух цилиндрических фильтровальных блоков. Фильтровальные блоки имеют в нижней части люки на петлях, прижимаемые к фланцам болтами. В фильтровальных блоках установлены сетчатые цилиндрические фильтроэлементы. Фильтровальные блоки соединены с корпусом патрубками с фланцами, между которыми установлены нормально открытые поворотные дисковые заслонки с ручным управлением.

    В режиме фильтрации вода поступает в корпус, её поток разветвляется в верхней части корпуса на два потока в левый и правый фильтровальные блоки. В каждом фильтровальном блоке вода проходит через фильтроэлемент и через нижние патрубки уже очищенной поступает в нижнюю часть корпуса и дальше в водовод.

    Для очистки, например, левой камеры перекрывают вручную заслонки возле левого фильтровального блока, сливают воду из блока через вентиль в отдельную ёмкость, открывают люк левого блока, выгружают из него твёрдые включения, вынимают и чистят сетку. После этого ставят сетку на место, закрывают люк, закрывают вентиль для слива воды, открывают заслонки возле левого блока.

    Аналогично проводят очистку правого фильтровального блока.

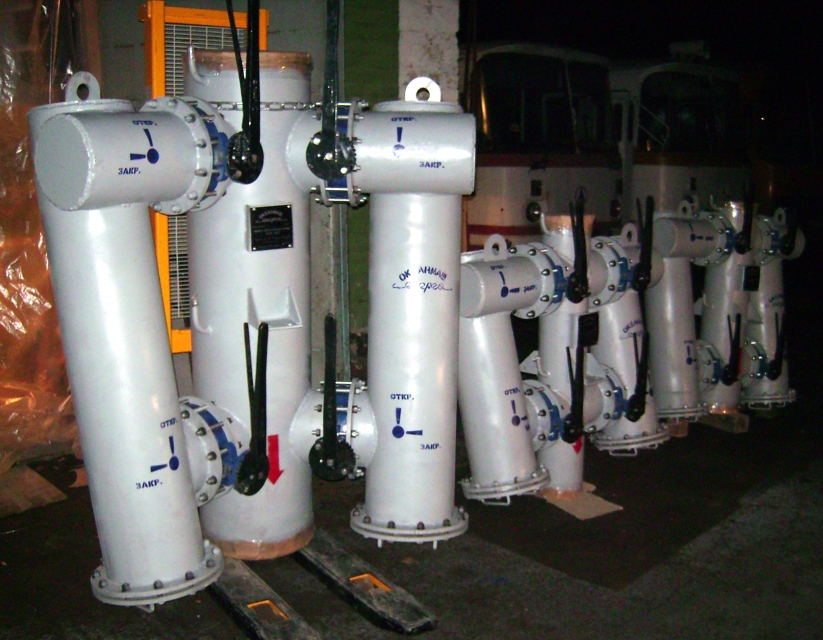

    Фотографии фильтров

    Для увеличеня фотографии наведите курсор
