    Фильтр автоматизированный серии ФСВ

    Фильтры серии ФСВ работают на принципе улавливания и накопления загрязнений на сетчатом фильтроэлементе с его периодической очисткой обратным потоком воды. Выпускаются для давлений 0,05...2,0 МПа, наиболее оптимально работают при давлениях от 0,2 до 1,0 МПа.

    Область применения

    Фильтры серии ФСВ (патент Украины № 98354, 10.05.2012) являются универсальными и могут применяться для расходов до 3400 м3/час (до Ду 700 мм) везде, где проходит по габаритам и условиям монтажа.

    Фильтры ФСВ рекомендуется применять преимущественно там, где по условиям привязки требуется прямоточный фильтр, где есть ограничения по высоте и по кратковременному расходу воды на промывку.

    Типовые области применения фильтров ФСВ: металлургическая, энергетическая, химическая, аграрная промышленности, коммунальное хозяйство.

    Технические особенности

    • прямоточное исполнение;
    • незначительный расход воды на промывку;
    • фильтроэлемент имеет ячейки для сбора твердых включений;
    • последовательная периодическая промывка ячеек фильтроэлемента полноповоротным очистителем в автоматическом режиме;
    • продолжение фильтрации воды при самопромывке;
    • безотказная работа при наличии крупных включений;
    • привод очистителя оборудован специальным предохранительным моментным устройством;
    • управление и сигнализация с помощью современных бесконтактных датчиков;
    • программируемый блок автоматики и управления с минидисплеем и возможностью перепрограммирования под конкретные условия (например, сезонные);
    • поставляется с фильтровальными сетками с ячейкой до 50 мкм.

    Технические характеристики

    Обозначение фильтра

    Площадь сетки, м2

    Параметры базовых фильтров с сеткой 1 мм

    Максимальная пропускная способность фильтра, м3/ч, при размере ячейки сетки

    Мощность привода, кВт

    Масса, кг

    Ду, мм

    Расход, м3

    3 мм

    2 мм

    1 мм

    0,5 мм

    ФСВ-200

    0,16

    200

    170

    290

    230

    170

    145

    0,18

    360

    ФСВ-300

    0,38

    300

    410

    680

    550

    410

    340

    590

    ФСВ-400

    0,63

    400

    680

    1130

    910

    680

    570

    0,25

    620

    ФСВ-500

    1,0

    500

    1100

    1800

    1440

    1100

    900

    750

    ФСВ-600

    1,4

    600

    1500

    2500

    2020

    1500

    1250

    0,37

    900

    ФСВ-700

    1,9

    700

    2100

    3400

    2750

    2100

    1700

    1100

    По желанию Заказчика может быть поставлено оборудование с отличными от приведенных в настоящем описании параметрами.

    Габаритные размеры

    Обозначение фильтра

    Ду, мм

    Дк, мм

    L,мм

    L1,мм

    H,мм

    H1,мм

    N

    dсл

    ФСВ-200

    200

    440

    1000

    610

    930

    350

    400

    76

    ФСВ-300

    300

    600

    1340

    815

    1250

    470

    500

    95

    ФСВ-400

    400

    730

    1660

    1000

    1460

    590

    800

    114

    ФСВ-500

    500

    850

    1930

    1170

    1640

    680

    950

    133

    ФСВ-600

    600

    980

    2230

    1350

    1860

    790

    1100

    146

    ФСВ-700

    700

    1120

    2540

    1550

    2100

    900

    1300

    152

    Описание конструкции

    Фильтр ФСВ прямоточный и в целом аналогичен фильтру ФСЦ. Главное отличие фильтра ФСВ от фильтра ФСЦ в том, что фильтр ФСВ является прямоточным, он проще врезается в напорную магистраль фильтруемой воды, имеет меньший габарит по высоте.

    Фильтр ФСВ имеет цилиндрический фильтроэлемент, состоящий из цилиндрического каркаса (в виде беличьей клетки с множеством продольных ячеек) и натянутой на него нержавеющей сетки. Соосно фильтроэлементу установлен очиститель с одним или двумя прямоугольными (по форме ячеек фильтроэлемента) соплами. При промывке фильтра очиститель вращается, и сопла последовательно совмещаются с ячейками фильтроэлемента. При этом сопла, а через них и ячейки фильтра, последовательно соединяются со сливом, создаётся обратный поток воды через ячейки и участки сетки в них, который поочерёдно очищает все ячейки и участки сетки и выносит мусор на слив.

    Наличие каркаса с ячейками выгодно отличает фильтр от фильтров других производителей: крупные включения, попадающиеся в воде, размещаются в ячейках, и не мешают вращению очистителя, исключая его заклинивание.

    В отличие от фильтра ФСЦ решетка грубой очистки фильтра смонтирована на входе в фильтр и обслуживается через люк, для чего необходимо перекрыть подачу воды через фильтр при её чистке (что, как правило, случается редко – один раз в полгода - год). Если для выполнения этой операции нет возможности перекрыть воду, которая подаётся через фильтр, используют байпасную линию.

    Фильтр ФСВ даёт небольшой кратковременный расход воды на промывку. Этот расход длится кратковременно с установленными интервалами. Поэтому общие потери воды на промывку составляют доли процента от пропускной способности фильтра.

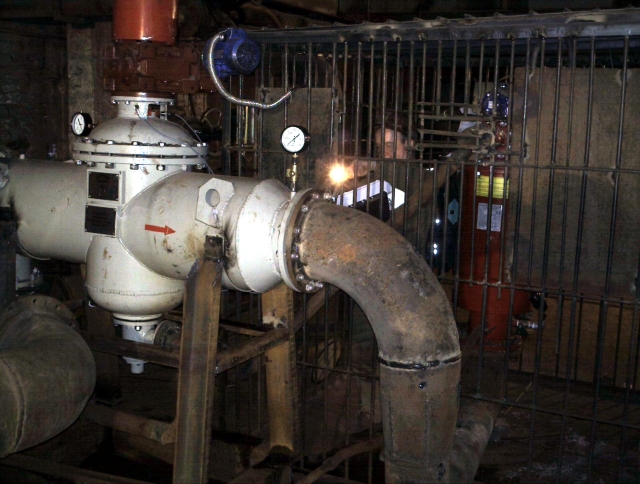

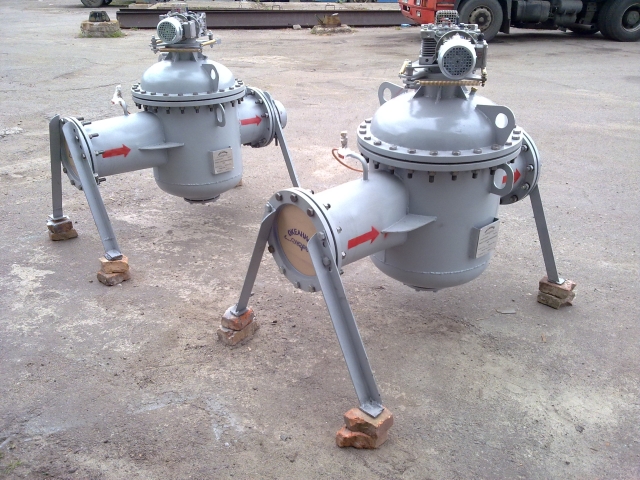

    Фотографии фильтров

    Для увеличеня фотографии наведите курсор
