    Фильтр автоматизированный серии ФК

    Фильтры работают на принципе улавливания и накопления загрязнений на сетчатом фильтроэлементе с его периодической очисткой обратным потоком воды. Выпускаются для давлений 0,05...2,0 МПа.

    Область применения

    Фильтры серии ФК (заявка на патент Украины № а201401 588 от 11.04. 2014) являются универсальными и могут применяться для расходов 27…4200 м3/час (до Ду 700 мм) и крупности улавливаемых частиц 0,02 … 5 мм везде, где проходит по габаритам и условиям монтажа.

    Фильтр ФК рекомендуется применять там, где есть ограничения по кратковременному расходу воды на промывку и условия привязки соответствуют его данным по высоте и подводу.

    Типовые области применения фильтров ФСЦ: металлургическая, энергетическая, химическая, аграрная промышленности, коммунальное хозяйство.

    Технические особенности

    • каждый типоразмер фильтра пропускает заданный расход не зависимо от крупности отбираемых твёрдых частиц в диапазоне от 0,02 до 5 мм (и более – при необходимости);
    • прямоточное исполнение фильтра;
    • последовательная периодическая промывка камер фильтроэлемента очистителем в автоматическом режиме;
    • продолжение фильтрации воды при самопромывке;
    • незначительный расход воды на промывку;
    • фильтроэлемент имеет камеры для сбора твердых включений;
    • безотказная работа при наличии в воде крупных включений;
    • управляется программируемым блоком автоматики и управления;
    • управление и сигнализация с помощью современных бесконтактных датчиков;
    • привод очистителя имеет специальное предохранительное моментное устройство;
    • программируемый блок автоматики и управления с минидисплеем и возможностью перепрограммирования под конкретные условия (например, сезонные).

    Технические характеристики

    Таблица 1

    Обозначение фильтра (цифры – максимальный расход)

    Dу базовые* (входной и выходной патрубки), мм

    Площадь сетки** Sс, м2

    Расход Q, м3/час

    Мощность привода, кВт

    Масса, кг

    ФК-27

    80

    0,17

    до 27

    0,18

    60

    ФК-45

    100

    0,24

    от 27 до 45

    0,18

    90

    ФК-380

    200

    0,57; 0,46

    от 45 до 170

    0,18

    270

    300

    1,0; 0,46

    от 170 до 380

    0,18

    270

    ФК-680

    400

    1,5; 0,75

    от 380 до 680

    0,25

    420

    ФК-1530

    500

    2,0; 1,18

    от 680 до 1060

    0,25

    610

    600

    2,5; 1,7

    от 1060 до 1530

    0,25

    610

    ФК-2700

    700

    2,3; 3,0

    от 1530 до 2080

    0,37

    920

    800

    3,75; 3,0

    от 2080 до 2700

    0,37

    920

    ФК-4200

    900

    4,3; 3,8

    от 2700 до 3400

    0,52

    1000

    1000

    4,9

    от 3400 до 4200

    0,52

    1000

    * Указаны базовые диаметры входных и выходных патрубков, могут быть изготовлены любые другие – в соответствии с заказом, или в комплекте могут быть изготовлены и поставлены переходники.
    ** Площадь сетки выбирает поставщик по исходным данным заказчика (расход, крупность отбираемых частиц загрязнений), характеристики фильтра и его привязочные размеры при этом не меняются.
    Габаритные размеры
    Таблица 2

    Обозначение фильтра

    Dу*, мм

    Dк, мм

    B**, мм

    H1, мм

    H2, мм

    H**, мм

    dсл, мм

    ФК-27

    80

    300

    400

    250

    480

    100

    35

    ФК-45

    100

    330

    430

    300

    530

    100

    40

    ФК-380

    200

    475

    625

    520

    800

    180

    70

    ФК-380

    300

    475

    675

    520

    800

    240

    70

    ФК-680

    400

    585

    790

    540

    820

    300

    80

    ФК-1530

    500

    750

    950

    600

    950

    350

    85

    ФК-1530

    600

    750

    1000

    600

    950

    410

    85

    ФК-2700

    700

    940

    1230

    660

    1010

    460

    100

    ФК-2700

    800

    940

    1230

    660

    1010

    525

    100

    ФК-4200

    900

    1115

    1420

    700

    1100

    600

    110

    ФК-4200

    1000

    1115

    1420

    700

    1100

    650

    110

    Примечания:
    * Указаны базовые диаметры входных и выходных патрубков, могут быть изготовлены любые другие – в соответствии с заказом, или в комплекте могут быть изготовлены и поставлены переходники.
    ** Размеры уточняются по выбранному Dу.
    Описание конструкции

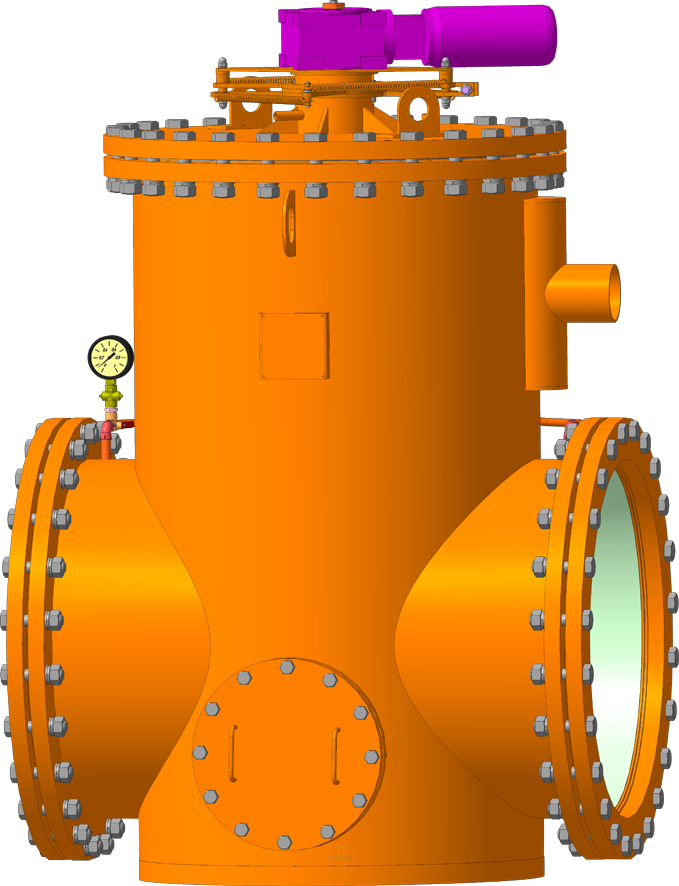

    Фильтр ФК имеет цилиндрический корпус с крышкой, с входным, выходным, сливным патрубками и люком, электроприводом очистителя и блоком автоматики и управления.

    В корпусе фильтра соосно ему на подшипниках скольжения установлен фильтровальный блок, который состоит из центральной трубы с цапфами на концах, посаженных на нее двух цилиндрических каркасов. На каркасах специальным образом уложена сетка, обеспечивая большую площадь фильтрации в небольшом объёме. При этом в фильтровальных блоках образованы камеры для сбора загрязнений, в том числе и крупных.

    Очиститель выполнен в виде амортизированного полиамидного блока с отверстиями, облегающего фильтровальный блок.

    В корпусе перед фильтровальным блоком вмонтирована решетка отбора крупных загрязнений.

    В режиме фильтрации вода из входного патрубка через решетку крупных загрязнений поступает в камеры фильтровального блока, проходит через сетку, и, уже фильтрованной, попадает в полость центральной трубы, а затем в выходной патрубок.

    При самопромывке фильтра фильтрация воды и подача ее потребителям не прекращается.

    Площадь сетки фильтра при выбранных для каждого фильтра расходах позволяет отбирать твёрдые включения от 0,02 мм до 5 мм (и более – при необходимости).

    Фотографии фильтров

    Для увеличения фотографии наведите курсор

    Выбор фильтра

    1. Фильтры ФК для рейтинга фильтрации (размер ячеек сетки фильтроэлемента) от 0,2 мм до 5,0 мм (и более) выбираются только по расходу. Выбранный по расходу фильтр годится для отбора частиц любой крупности от 0,2 мм до 5 мм и более.

    Пример выбора и обозначения фильтра: требуется фильтр для расхода 1300 м3/час и крупности фильтрации 0,3 мм. По расходу выбираем фильтр ФК-1530 и заказываем в нём сетку с ячейкой 0,3 мм; обозначение такого фильтра при заказе: Фильтр ФК-1530.0,3.

    2. Фильтры для рейтинга фильтрации (размер ячеек сетки фильтроэлемента) от 0,02 до 0,2 мм выбираются и заказываются по необходимому расходу и крупности отбираемых включений, следующим образом:

    - определяем по таблице 3 по расходу и крупности отбираемых включений расчётную площадь сетки;

    - по расчётной площади сетки выбираем по таблице 1 фильтр, у которого площадь сетки наиболее близка к расчётной, но не меньше её.

    Пример выбора и обозначения фильтра: требуется фильтр с расходом 680 м3/час с крупностью отбираемых включений 0,05 мм; по таблице 3 определяем Sс = 2,3 м2; по таблице 1 выбираем фильтр ФК-1530 с площадью сетки Sс = 2,5 м2; обозначение этого фильтра при заказе: Фильтр ФК-1530.0,05.

    Таблица 3. Расчётная площадь сетки в зависимости от крупности отбираемых загрязнений (мм) и расхода (м3/час)

    Крупность отбираемых включений, мм

    Пропускная способность фильтра, м3/час

    27

    45

    170

    380

    680

    1060

    1530

    2080

    около 0,2

    0,17

    0,25

    0,6

    1,0

    1,5

    2,0

    2,5

    3,0

    0,1

    0,22

    0,3

    0,75

    1,3

    1,9

    2,5

    3,3

    4,0

    0,05

    0,26

    0,35

    0,9

    1,5

    2,3

    3,0

    4,0

    4,5

    0,02

    0,30

    0,4

    1,0

    1,8

    2,5

    3,5

    4,5

    5,5
