Фильтр автоматизированный серии ФСА
Фильтры работают на принципе улавливания и накопления загрязнений на сетчатом фильтроэлементе с его периодической очисткой обратным потоком воды. Выпускаются для давлений 0,05...0,63 МПа, наиболее оптимально работают при давлениях от 0,05 до 0,2 МПа.
Технические особенности
фильтр прямоточный, двухкамерный, с автоматической периодической промывкой фильтроэлементов каждой камер в процессе фильтрации;
безотказная работа при наличии в воде крупных включений;
продолжение фильтрации воды при самопромывке;
эффективно работает при низких давлениях (от 0,05 МПа);
низкий перепад давления на фильтре (до 0,003 МПа);
управляется программируемым блоком автоматики и управления;
не требует замены каких-либо элементов (например, уплотнений) в процессе длительной эксплуатации;
фильтр хорошо монтируется в водоводы в стеснённых условиях.
Технические характеристики
Обозначение фильтра
|
Площадь сетки, м2
|
Параметры базовых
фильтров с сеткой 3 мм
|
Мощность привода, кВт
|
Масса, кг
|
Ду, мм
|
Расход, м3/ч
|
ФСА-400
|
0,35
|
400
|
600
|
0,37
|
600
|
ФСА-500
|
0,5
|
500
|
1100
|
700
|
ФСА-600
|
0,72
|
600
|
1500
|
850
|
По желанию Заказчика может быть поставлено оборудование с отличными от приведенных в настоящем описании параметрами.

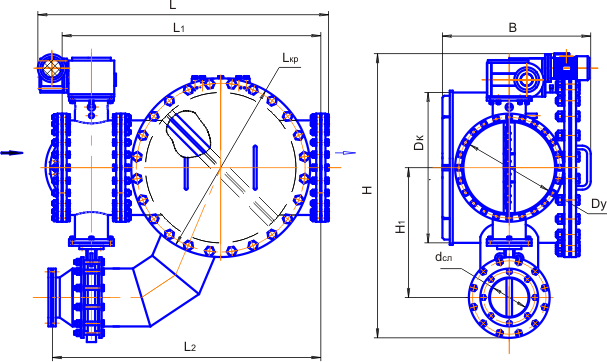

Габаритные размеры
Обозначение фильтра
|
Ду
|
Dк
|
Dкр
|
B
|
H
|
H1
|
L
|
L1
|
L2
|
dсл
|
ФСА-400
|
400
|
660
|
785
|
640
|
1260
|
560
|
1350
|
1250
|
1200
|
240
|
ФСА-500
|
500
|
820
|
975
|
800
|
1580
|
700
|
1680
|
1560
|
1450
|
300
|
ФСА-600
|
600
|
980
|
1165
|
960
|
1900
|
860
|
2020
|
1950
|
1860
|
315
|
Описание конструкции
Фильтр имеет цилиндрический корпус с крышкой, с входным, выходным и сливным патрубками, вваренными перпендикулярно к оси корпуса. В корпусе под острым углом к входному патрубку установлен плоский сетчатый фильтроэлемент. На входном и сливном патрубках установлены напорный и сливной клапаны с заслонками, перекрывающими половину сечения напорного и сливного патрубков. Внутренняя полость фильтра перед сеткой со стороны потока, включая напорный и сливной клапаны, разделена диафрагмой на две камеры.
В режиме фильтрации заслонки сливного клапана закрыты, а заслонки напорного клапана установлены по потоку. При промывке фильтрующих элементов заслонка в напорном патрубке устанавливается поперек потока, закрывая одну из камер, а заслонка в сливном патрубке, поворачиваясь, соединяет эту камеру со сливом. Создается обратный поток воды через фильтрующий элемент на слив, который очищает его от загрязнений.
В фильтре использовано специально разработанное уплотнение выхода вала привода, практически не требующее ухода (замены элементов, подтягивания и др.).
Разработаны и применены опоры скольжения, работающие в грязной воде.
Использованы современные бесконтактные датчики положения.
Автоматическое управление и учет наработки осуществляется с помощью программируемого блока автоматики и управления, построенного на современной электронной базе, данные отражаются на мини-дисплее.

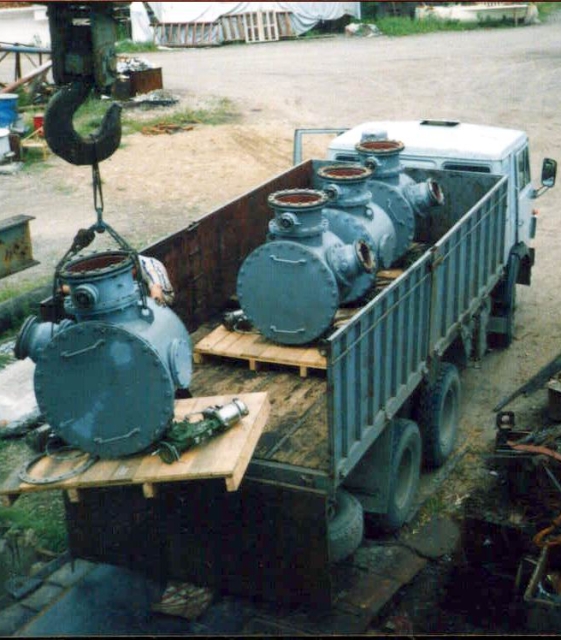

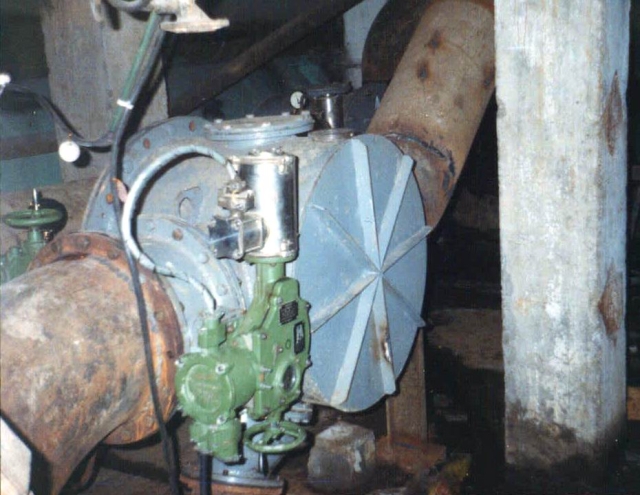

Фотографии фильтров
Для увеличеня фотографии наведите курсор
|
