Описание конструкции и работы

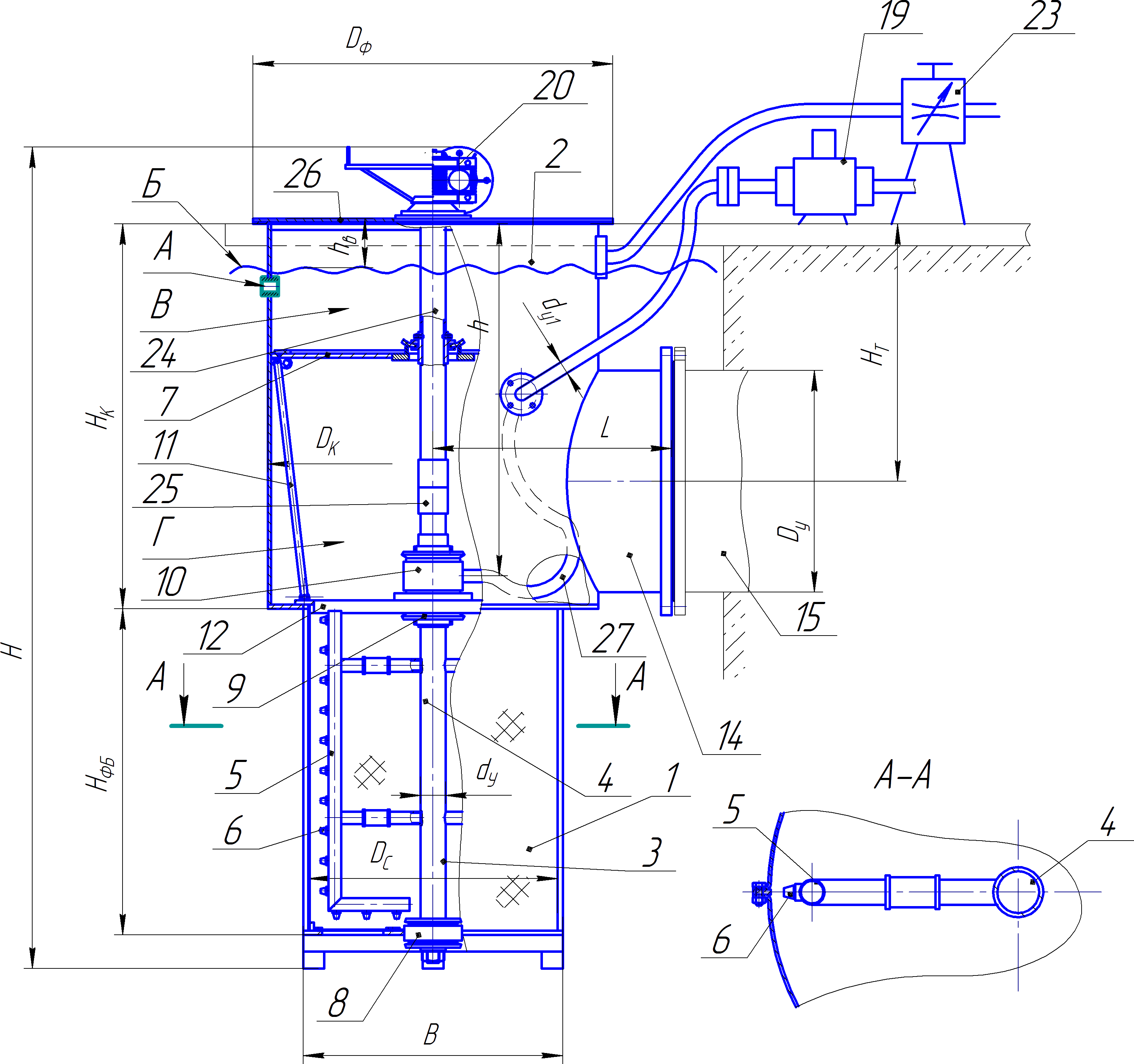

Фильтр заборный автоматизированный ФЗА предназначен для установки на заборном водоёме. Он состоит из фильтровального блока 1, корпуса стационарного 2 и струйного очистителя 3 с центральной трубой 4, разводными трубами 5 и форсунками 6.
Стационарный корпус 2 жестко закрепляется непосредственно на заборном водоёме на опорах. На рисунке дан один из возможных вариантов установки корпуса. При установке фильтра отверстие А корпуса должно быть несколько ниже уровня Б воды в водоёме.
Фильтровальный блок 1 устанавливается верхним фланцем на внутренний фланец корпуса 2 на два штыря и находится снаружи корпуса.
В стационарном корпусе установлена диафрагма 7, которая разделяет внутреннюю полость корпуса на верхнюю В и нижнюю Г полости.
Струйный очиститель 3 смонтирован в фильтровальном блоке 1 в подшипниковых узлах нижнем 8 и верхнем 9. На центральной трубе очистителя установлен вертлюг 10.
Диафрагма 7 опирается на стойки 11, шарнирно установленные на верхнем фланце фильтровального блока 1.
При работе фильтра фильтруемая вода непосредственно из заборного водоёма проходит через сетки фильтровального блока 1, затем через проёмы 12 поступает в нижнюю полость Г корпуса 2, дальше через патрубок 14 идет во всасывающую линию 15 насоса 16.
При загрязнении сетки вакуумметр 17 даёт сигнал в БАУ 18, который открывает клапан 19 промывки фильтроэлемента и включает привод 20 вращения струйного очистителя 3. Вода из напорной линии 21 насоса 16 поступает в форсунки 6 и промывает сетку.
После очистки сетки система автоматически отключается.
Смытые твёрдые включения под действием струй и гравитации рассеиваются в водоёме.
На напорной линии 21 установлен вспомогательный фильтр 22, сетка которого находится в потоке напорного трубопровода 21 и не требует очистки.
При падении уровня воды в заборном водоёме ниже отверстия А для поддержания заданного уровня её над диафрагмой 7 вода подаётся через регулируемый дроссель-вентиль 23 из напорной линии 21. Расход воды крайне мал – только для компенсации утечек из верхней полости В в нижнюю полость Г через уплотнения в диафрагме 7.
Центральная труба 4 связана с приводом 20 через вспомогательный вал 24 и быстро разъединяемую муфту 25.
При необходимости фильтр легко демонтируется. Для этого снимают привод 20, снимают крышку 26, извлекают вспомогательный вал 24, извлекают диафрагму 7. Затем с помощью грузоподъёмного средства зацепляют за проушины стоек 11 и извлекают фильтровальный блок 1 вместе со струйным очистителем. Уже на поверхности отсоединяют гибкий рукав 27.
На время обслуживания фильтра на его место на внутренний фланец бака может быть уложен временный сетчатый фильтр в виде диска.
Фильтр заборный ручного управления ФЗР устроен и работает аналогично, но открытие и закрытие клапана промывки 19 и вращение струйного очистителя 3 осуществляются вручную.
По желанию заказчика фильтр ФЗР может быть укомплектован электроприводом с пускателем к нему - для вращения струйного очистителя при ручном включении.
