    Фильтр автоматизированный серии ФСБ

    Фильтры работают на принципе улавливания и накопления загрязнений на сетчатом фильтроэлементе с его периодической очисткой обратным потоком воды. Выпускаются для давлений 0,05...0,63 МПа, наиболее оптимально работают при давлениях от 0,05 до 0,2 МПа.

    Технические особенности

    • фильтр прямоточный, вписывается по основным размерам в напорный водовод;
    • цилиндрический корпус фильтра разделён на камеры для сбора твёрдых включений;
    • автоматическая (по сигналу дифманометра или реле времени) периоди­ческая промывка фильтроэлементов вращающимся очистителем;
    • продолжение фильтрации воды при самопромывке;
    • безотказная работа при наличии в воде крупных включений;
    • низкий перепад давления на фильтре (до 0,003 МПа);
    • надёжно работает при низких давлениях в системе от 0,05 МПа;
    • передача вращения от привода к очистителю специальной шарнирной связью;
    • управляется программируемым блоком автоматики и управления;
    • привод очистителя оборудован специальной предохранительной моментной муфтой;
    • управление и сигнализация с помощью современных бесконтактных датчиков.

    Технические характеристики

    Обозначение фильтра

    Площадь сетки, м2

    Параметры базовых фильтров с сеткой 4-5 мм

    Максимальная пропускная способность фильтра, м3/ч, при размере ячейки сетки

    Мощность привода, кВт

    Масса, кг

    Ду, мм

    Расход, м3

    3 мм

    2 мм

    1 мм

    0,5 мм

    ФСБ-800

    1,1

    800

    2700

    2200

    1750

    1300

    1100

    0,52

    700

    ФСБ-900

    1,4

    900

    3500

    2500

    2000

    1500

    1300

    800

    ФСБ-1000

    1,8

    1000

    4200

    3200

    2550

    1900

    1600

    1000

    ФСБ-1200

    2,5

    1200

    6100

    4500

    3600

    2700

    2250

    1300

    ФСБ-1400

    3,4

    1400

    8300

    6100

    5000

    3700

    3100

    0,8

    1400

    ФСБ-1600

    4,5

    1600

    11000

    8100

    6500

    4900

    4100

    1600

    ФСБ-1800

    5,7

    1800

    13500

    10300

    8200

    6200

    5150

    2000

    По желанию Заказчика может быть поставлено оборудование с отличными от приведенных в настоящем описании параметрами.

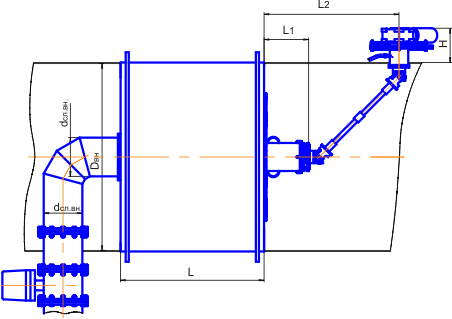

    Габаритные размеры

    Обозначение фильтра

    Ду, мм

    L, мм

    L1, мм

    L2, мм

    Н, мм

    dсл, мм

    ФСБ-800

    800

    665

    155

    505

    400

    155

    ФСБ-900

    900

    735

    185

    585

    175

    ФСБ-1000

    1000

    805

    215

    665

    195

    ФСБ-1200

    1200

    945

    275

    825

    233

    ФСБ-1400

    1400

    1075

    335

    985

    470

    272

    ФСБ-1600

    1600

    1245

    385

    1135

    310

    ФСБ-1800

    1800

    1400

    430

    1280

    350

    Описание конструкции

    Фильтр ФСБ имеет 8 – 12 камер в виде секторов в цилиндрическом корпусе, в которых под острым углом к потоку установлены сетчатые фильтроэлементы. Соосно корпусу установлен очиститель с соплом в виде радиального коробчатого сектора.

    При промывке фильтра очиститель вращается, и сопло последовательно совмещается по торцу с каждой камерой. При этом сопло, а через него и камеры, соединяются со сливом, создаётся обратный поток воды через камеры и фильтроэлементы в них. Этот обратный поток воды последовательно очищает камеры и фильтроэлементы и выносит мусор на слив.

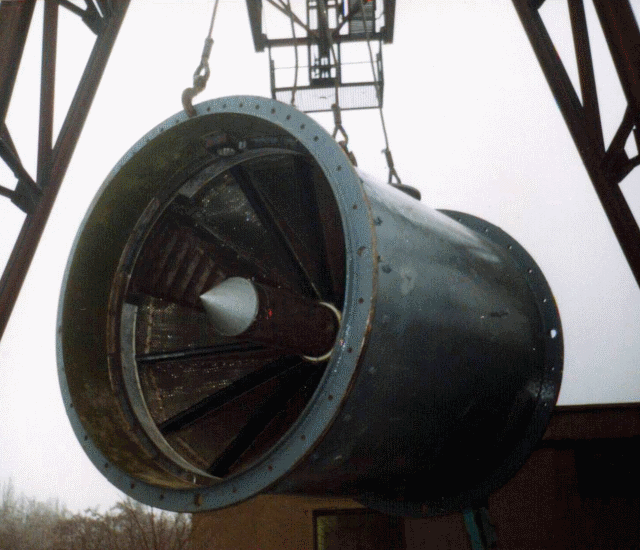

    Фотографии фильтров

    Для увеличеня фотографии наведите курсор
