    Техническая справка о фильтрах ООО "Океанмашэнерго"
    и рекомендации по их выбору

    Техническая справка содержит краткие данные о фильтрах ООО "Океанмашэнерго", которые позволяют сориентироваться при выборе того или иного типа фильтра для конкретных условий.

    Более подробная информация изложена в Каталоге ООО "Океанмашэнерго" или в электронном виде справки (220 kb, *.pdf).

    Общие данные

    ООО "Океанмашэнерго" поставляет фильтры только собственной разработки и собственного изготовления.

    Сотрудники ООО "Океанмашэнерго" по данным опросного листа и, при необходимости, по другим полученным от заказчика дополнительным данным, как правило, дают рекомендации по применению типа фильтра.

    По заявкам заказчика ООО "Океанмашэнерго" может поставить представленные в номенклатуре типы фильтров за пределами установленного для них диапазона расходов и условных проходов.

    По предложению наше предприятие может спроектировать под условия заказчика, изготовить и поставить фильтры других типов или модернизировать представленные в номенклатуре фильтры.

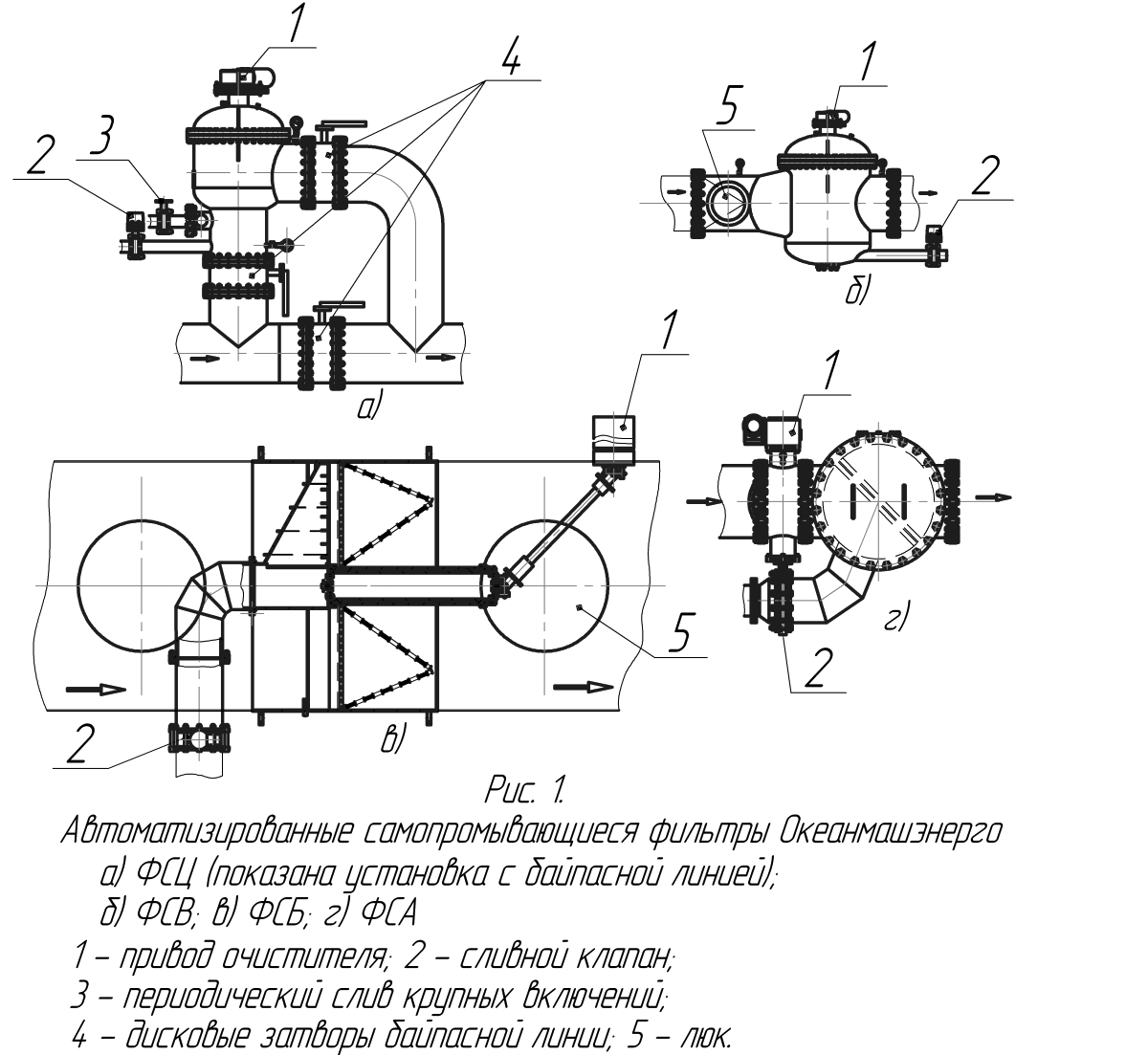

    Все автоматизированные самопромывающиеся фильтры имеют специальный сетчатый фильтроэлемент.

    Промывка осуществляется автоматически по сигналу входящего в комплект поставки блока автоматики и управления (БАУ) через заданный временной интервал.

    При промывке фильтра фильтрация воды и подача ее потребителям не прекращается.

    Рекомендации по применению фильтров различных типов

    Фильтр выбирается по расходу. Присоединение фильтра к трубопроводу, если его диаметр не совпадает с диаметром базового фильтра, осуществляется с помощью переходников, которые включаются в комплект поставки, или присоединительные размеры фильтра, если это оговорено в заказе, выполняются под конкретный трубопровод.

    Необходимо обратить внимание, что кратковременный расход воды на промывку фильтра составляет от 10% и выше от общего расхода. Но этот расход длится около 30 - 60 секунд один раз в среднем в 1 – 4 часа, поэтому общие потери воды на промывку составляют доли процента.

    Фильтры ФСЦ и ФСВ имеют решётки грубой очистки, которые предназначены для предотвращения попадания в фильтр случайных крупных включений, которые могут повредить фильтр. Как правило, её очистку производят редко (зачастую один раз в полгода - год).

    Необходимость прокладки байпасной линии при привязке любого фильтра определяет проектант (участка, цеха) или заказчик. Если нет возможности перекрыть воду для ликвидации нештатных ситуаций с фильтром (например, при внезапном выбросе в воде недопустимо большого количества загрязнений или при появлении несмываемых, липких загрязнений), устраивают байпасную линию.

    В некоторых случаях устанавливают параллельно два фильтра с возможностью отсекания каждого из них от напорного водовода.

    Если кратковременный расход воды на слив не пропускает имеющийся водовод или ливневая канализация, рекомендуется на сливном трубопроводе между сливным клапаном и сливным водоводом поставить буферную ёмкость, из которой сливать воду в сливной водовод самотёком или с помощью насоса - в период между промывками фильтра.

    Фильтр ФСЦ

    Фильтр является наиболее универсальным. Он может применяться для расходов до 2100 м3/час (до Ду 700 мм) везде, где проходит по габаритам и условиям монтажа (см. монтажные чертежи по фильтрам ФСЦ). По предложению заказчика может быть поставлен фильтр ФСЦ для больших расходов.

    При выборе фильтра следует учитывать, что фильтр ФСЦ устанавливается вертикально и требует для своей установки и обслуживания определённой высоты помещения и возможности подвести грузоподъёмное устройство сверху для периодического обслуживания.

    Фильтр ФСЦ хорошо монтируется в тех случаях, когда необходима байпасная линия, т. е., если нет возможности перекрыть подачу воды для ликвидации нештатной ситуации (например, в воде появилось недопустимое количество грязи или она липкая).

    Если байпасная линия не нужна, фильтр монтируется так же, но дисковые затворы байпасной линии не ставятся, а между врезками входного и выходного патрубков вместо задвижки ставится перемычка.

    Решетка грубой очистки для улавливания случайных крупных включений встроена в корпусе фильтра. Только в фильтре ФСЦ нет необходимости перекрывать водовод фильтруемой воды для удаления крупных включений. Они удаляются путём периодического открытия ручного шарового крана в режиме очистки фильтра.

    Фильтр ФСЦ даёт небольшой кратковременный расход воды на промывку – около 10%. Поэтому фильтр ФСЦ рекомендуется применять там, где есть ограничения по кратковременному расходу воды на промывку.

    Фильтр ФСЦ-М

    Фильтр является двухступенчатым, аналогичен по устройству фильтру ФСЦ, но имеет две сетки – предварительную и основную.

    Это даёт возможность разгрузить основную сетку от более крупных загрязнений и тем самым повысить надёжность фильтра и увеличить его пропускную способность.

    Фильтры предназначены для тонкой фильтрации (ячейка основной сетки от 0,05 до 0,3 мм).

    Фильтры ФСЦ-М – непрямоточные, подвод грязной воды снизу, отвод фильтрованной воды - вбок.

    Фильтры ФСЦ-М рекомендуется применять для тонкой очистки воды.

    Фильтр ФСВ

    Фильтр является универсальным и может применяться для расходов до 2100 м3/час (до Ду 700 мм) везде, где проходит по габаритам и условиям монтажа (см. монтажные чертежи по фильтрам ФСВ).

    По основным техническим решениям и техническим данным фильтр ФСВ мало отличается от фильтра ФСЦ. Главное отличие фильтра ФСВ от фильтра ФСЦ в том, что фильтр ФСВ является прямоточным, он проще врезается в напорную магистраль фильтруемой воды, имеет меньший габарит по высоте.

    В отличие от фильтра ФСЦ решетка грубой очистки фильтра смонтирована на входе в фильтр и обслуживается через люк, для чего необходимо перекрыть подачу воды через фильтр при её чистке (что, как правило, случается редко. Если для выполнения этой операции нет возможности перекрыть воду, которая подаётся через фильтр, используют байпасную линию.

    Байпасная линия (при необходимости её применения) для фильтра ФСВ проводится по общим правилам.

    Фильтр ФСВ также даёт небольшой кратковременный расход воды на промывку – около 10%.

    Учитывая особенности фильтра ФСВ, рекомендуется применять его преимущественно там, где по условиям привязки требуется прямоточный фильтр, где есть ограничения по высоте, и есть ограничения по кратковременному расходу воды на промывку.

    Фильтр ФСБ

    Фильтр применяется для расходов 2700 м3/час и более (Ду 800 мм и более) для любых условий в пределах его характеристик.

    Фильтр ФСБ является прямоточным, он просто врезается в напорную магистраль фильтруемой воды, как правило, без фланцев.

    Диаметр цилиндрического корпуса фильтра ФСБ, как правило, равен диаметру трубопровода фильтруемой воды. Внешние элементы фильтра хорошо монтируются вокруг трубопровода фильтруемой воды и не требуют много места. Фильтры ФСБ хорошо располагаются в стеснённых условиях.

    Фильтр ФСБ снабжается люками, которые устанавливаются спереди и сзади фильтра. Люки используются для доступа к внутренним элементам фильтра при ликвидации нештатных ситуаций. Для этого необходимо перекрыть подачу фильтруемой воды, если есть такая возможность, или использовать байпасную линию.

    Достоинством фильтра ФСБ является то, что ему не требуется решётка грубой очистки для отбора случайных крупных включений. Его конструкция позволяет отбирать включения большой крупности.

    Кратковременный расход воды на промывку составляет 15% от общего расхода.

    Фильтр ФСБ рекомендуется применять для водоводов диаметром 800 миллиметров и более. Фильтр хорошо зарекомендовал себя при низких давлениях – около 0,05 МПа (следует учесть, что при низких давлениях ухудшаются условия промывки фильтров).

    Наиболее широкое применение фильтр ФСБ нашел в качестве фильтра предочистки на циркуляционных водоводах энергоблоков ТЭС (например, на энергоблоке мощностью 200 МВт работают фильтры ФСБ-1600 с диаметром водовода 1600 мм и расходом 12000 м3/час ).

    Фильтры ФСБ поставляются ООО "Океанмашэнерго" также в комплекте систем шариковой очистки конденсаторов (СШО) энергоблоков ТЭС, где фильтры являются основными составными частями.

    Фильтр ФСА

    Фильтр является двухкамерным (в отличие от всех, названных выше, которые являются многокамерными). При промывке фильтра очищается сначала одна половина сетки, затем другая.

    Фильтр ФСА проще остальных фильтров, но, будучи двухкамерным, требует увеличенного кратковременного расхода воды на промывку – до 35% расхода фильтруемой воды. В связи с тем, что этот расход кратковременный (30 секунд) средний расход на промывку фильтра не превышает 1% от общего расхода воды.

    Достоинством фильтра ФСА является то, что ему не требуется решётка грубой очистки для отбора случайных крупных включений. Его конструкция позволяет отбирать включения большой крупности.

    Фильтр ФСА является прямоточным и хорошо монтируется на трубопроводе. Фильтр имеет плоскую сетку, установленную под наклоном к потоку, которая при необходимости легко вынимается при открытии люка. Сливной клапан фильтра встроен в его конструкцию.

    Фильтр ФСА рекомендуется применять при невысоких (0,05 – 0,1 МПа) давлениях. Он хорошо зарекомендовал себя на вспомогательных системах ТЭС. Фильтр может применяться там, где нет жестких ограничений по расходу на промывку. При необходимости может использоваться буферная ёмкость.

    Фильтр ФСП

    Фильтры серии ФСП (ФСПТ для тонкой очистки и ФСПК для крупной (грубой) фильтрации воды) разработаны как альтернатива выпускаемых фильтров ФСЦ, ФСВ и ФСЦ-М.

    Фильтры серии ФСП прямоточные, уменьшенные по высоте, имеют относительно небольшие расходы воды на промывку, их фильтроэлементы набраны из плоских сетчатых дисков. Эта серия фильтров полностью перекрывает диапазоны характеристик фильтров ФСЦ, ФСВ и ФСЦ-М, но проще в эксплуатации и сервисном обслуживании.

    Фильтры серии ФСП рекомендуются к применению во всех случаях в пределах своих характеристик.

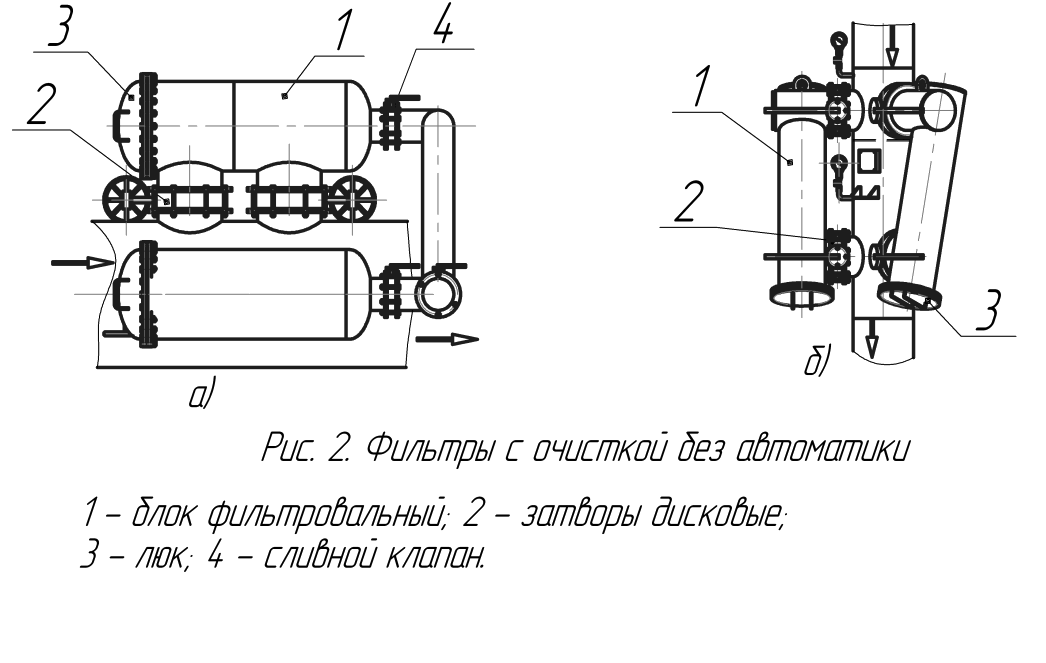

    Фильтр ФРУ

    Фильтр является комплексом, который собирается на месте применения из нескольких (2 - 3) цилиндрических фильтровальных блоков с сетчатыми фильтроэлементами внутри. Фильтр не имеет автоматики.

    Положительным качеством фильтра ФРУ является двойной способ очистки фильтра. Каждый блок периодически промывается обратным потоком воды путём управления ручными дисковыми затворами, а, при необходимости, проводится ручная чистка вынутой из блока сетки.

    Фильтрация воды при этом не прекращается.

    Достоинством фильтра ФРУ является и то, что его применение не требует прокладки байпасной линии, так как обслужить каждый фильтровальный блок для устранения нештатных ситуаций можно не прекращая фильтрации воды.

    Фильтр применяется в случаях, когда вода относительно чистая, но требуется оградить оборудование от попадания случайных относительно крупных включений. Когда очистка может проводиться редко и ставить автоматизированный фильтр нецелесообразно.

    Фильтр ФРУ дешевле автоматизированных фильтров. Эти обстоятельства учитываются при выборе фильтра ФРУ.

    Фильтр ФДР

    Фильтр аналогичный фильтру ФРУ, но в нём предусмотрена только ручная очистка фильтроэлемента, вынутого из фильтровального блока.

    Фильтрация воды при этом не прекращается, и фильтр может использоваться без байпасной линии.

    Фильтр применяется в случаях, когда вода относительно чистая и очистка фильтроэлемента будет не частой.

    Фильтр может использоваться в тех случаях, когда воду для промывки фильтра некуда сливать.

    Цена фильтров ФДР меньше других фильтров.Эти обстоятельства учитываются при выборе фильтра ФДР.
