Фильтр ручной серии ФРУ
Фильтр являются комплексом, который собирается на месте применения из нескольких (2 – 3 или более) цилиндрических фильтровальных блоков с сетчатыми фильтроэлементами.
Технические особенности
фильтр прямоточный, вписывается по основным размерам в напорный водовод;
имеет несколько независимых фильтровальных блоков для сбора твёрдых включений;
продолжение фильтрации воды при очистке;
низкий перепад давления на фильтре;
надёжно работает при любых давлениях в системе;
большая грязеемкость фильтровальных блоков;
гибкое управление продолжительностью и периодичностью процесса самоочистки при непосредственном участии оператора;
безотказная работа при наличии в воде включений любой крупности.
Технические характеристики
Обозначение фильтра
|
Параметры базовых фильтров с сеткой 3 мм
|
Фильтровальные блоки
|
Площадь сетки, м2
|
Ду, мм
|
Расход, м3/ч
|
Кол-во
|
Обозначение
|
ФРУ-300-3
|
3,0
|
1000
|
4200
|
3
|
БФ-100
|
ФРУ-250-3
|
2,5
|
900
|
3600
|
3
|
БФ-80
|
ФРУ-190-2
|
1,9
|
800
|
2700
|
2
|
БФ-100
|
ФРУ-190-3
|
3
|
БФ-650
|
ФРУ-145-2
|
1,45
|
700
|
2100
|
2
|
БФ-80
|
ФРУ-145-3
|
3
|
БФ-50
|
ФРУ-100-2
|
1,0
|
600
|
1500
|
2
|
БФ-50
|
ФРУ-100-3
|
3
|
БФ-40
|
ФРУ-75-2
|
0,75
|
500
|
1100
|
2
|
БФ-40
|
ФРУ-75-3
|
3
|
БФ-25
|
ФРУ-47-2
|
0,47
|
400
|
680
|
2
|
БФ-25
|
ФРУ-47-3
|
3
|
БФ-16
|
ФРУ-28-2
|
0,28
|
300
|
380
|
2
|
БФ-16
|
ФРУ-28-3
|
3
|
БФ-09
|
По желанию Заказчика может быть поставлено оборудование с отличными от приведенных в настоящем описании параметрами.

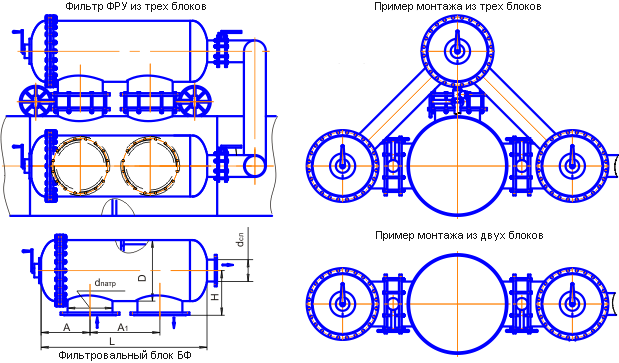

Габаритные размеры
Обозначение фильтра
|
Площадь сетки, м2
|
Расход, м3/ч
|
D
|
L
|
dпатр
|
A
|
A1
|
H
|
dсл
|
БФ-100
|
1,0
|
1400
|
630
|
1800
|
450
|
500
|
860
|
530
|
219
|
БФ-80
|
0,8
|
1200
|
600
|
1640
|
710
|
520
|
203
|
БФ-65
|
0,65
|
900
|
500
|
1470
|
360
|
420
|
690
|
430
|
168
|
БФ-50
|
0,50
|
700
|
500
|
1220
|
540
|
152
|
БФ-40
|
0,40
|
500
|
400
|
1140
|
270
|
330
|
510
|
340
|
133
|
БФ-25
|
0,25
|
340
|
350
|
1000
|
320
|
350
|
310
|
114
|
БФ-16
|
0,16
|
230
|
300
|
820
|
180
|
260
|
340
|
230
|
95
|
БФ-09
|
0,09
|
130
|
250
|
780
|
250
|
200
|
220
|
76
|
Описание конструкции
Фильтр ручного управления ФРУ представляет собой фильтровальный комплекс, который монтируется на трубопроводе из отдельных готовых фильтровальных блоков нескольких типоразмеров. Предусмотрена комбинированная система очистки сетки фильтроэлемента - обратным потоком воды и вращаемой вручную щеткой.
В режиме фильтрации все сливные затворы закрыты, затворы входной и выходной открыты. Фильтруемая вода разветвляется через входные затворы в фильтровальные блоки, проходит через фильтроэлементы и уже фильтрованной через выходные затворы снова поступает на выход фильтра.
Фильтровальные блоки очищают последовательно. Для этого закрывают входной затвор очищаемого блока и открывают сливной затвор этого блока. При этом создаётся обратный поток воды, который очищает сетку и выносит загрязнения на слив. Для интенсификации процесса очистки и сокращения расхода воды на промывку при очистке блока вручную крутят ручку щетки.
При необходимости закрывают оба затвора фильтровального блока, открывают крышку этого блока, вынимают фильтроэлемент и чистят его вручную.
Конструкция фильтра позволяет использовать его без применения байпасной линии.

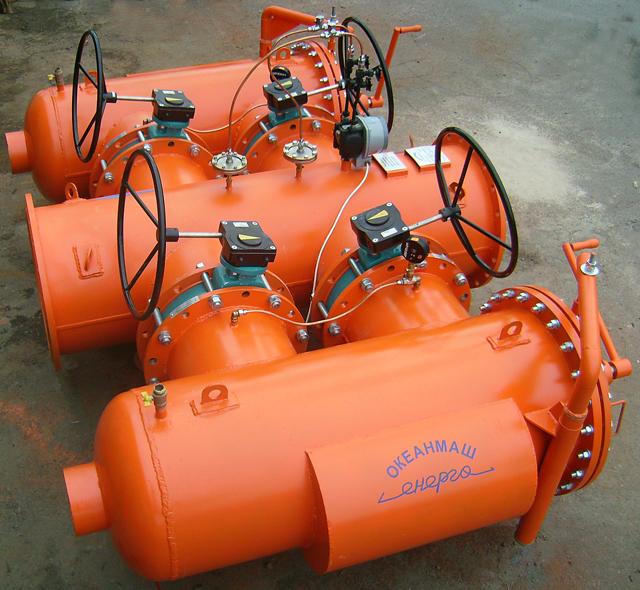

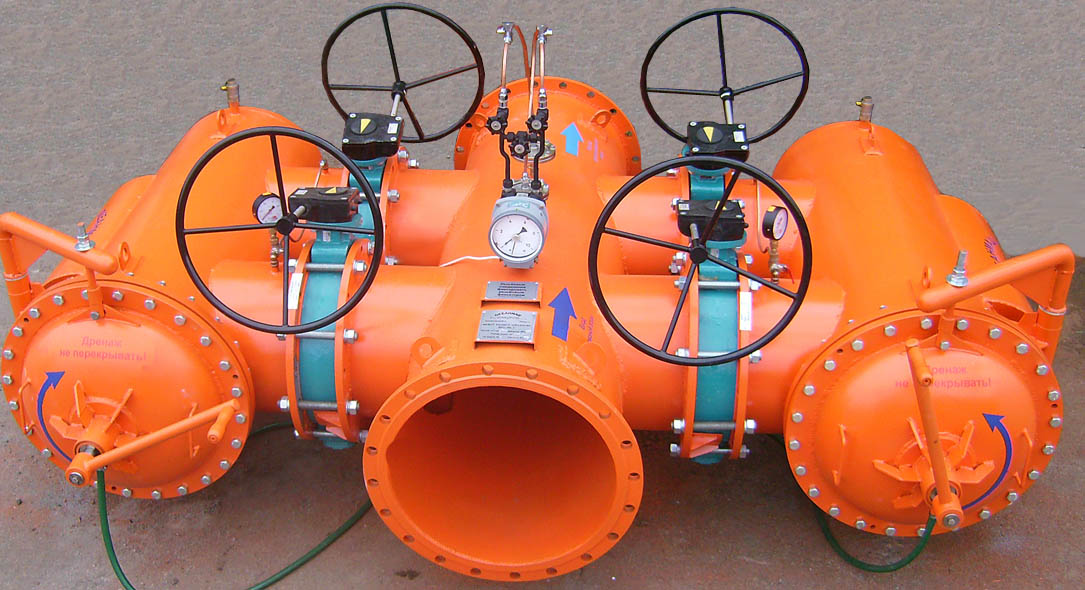

Фотографии фильтров
Для увеличеня фотографии наведите курсор
|
